500X泄壓、持壓閥

產品概況

產品型號：500X
公稱通徑：DN50~1000mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008

500X泄壓、持壓閥產品詳情

一、500X泄壓、持壓閥 結構特點和用途：

百鋼閥門集團生產銷售的500X泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
500X泄壓閥利用水力自力控制，不需要其它裝置和能源，保養簡便，一閥多用。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、500X泄壓、持壓閥 工作原理：

1、作泄壓閥：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、泄壓/持壓導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
2、作持壓閥：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵換下。

三、500X泄壓、持壓閥 主要技術參數：

公稱壓力（Mpa）	殼體試驗壓力（MPa）	密封試驗壓力（MPa）	適用介質	介質溫度（℃）
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

四、500X泄壓、持壓閥 主要零件材料：

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
泄壓/持壓導閥	銅合金
微型過濾器	不銹鋼

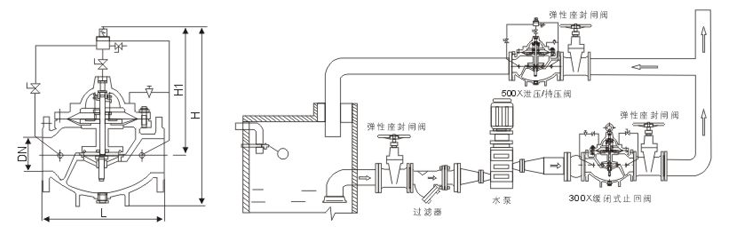

五、500X泄壓、持壓閥 連接尺寸（PN 1.0-2.5MPa）：

公稱通徑DN	L	H	H1	A	B
50	250	335	90	170	170
65	280	345	98	180	180
80	310	355	110	190	190
100	350	365	120	200	200
125	400	445	145	215	215
150	450	460	155	230	230
200	550	505	190	255	255
250	650	550	250	295	295
300	800	710	290	325	325
350	900	725	330	380	380
400	1000	760	360	415	415
450	1000	810	445	435	435
500	1100	865	495	460	460
600	1100	935	550	520	520
700	1450	1000	605	570	570
800	1560	1100	730	620	620
900	1800	1205	800	670	670
1000	2000	1330	910	830	830
